| Tên thương hiệu: | ECHU |
| Số mẫu: | TVVB, H05VVH6-F, TVVBG, TVVBP, TVVBPG, TVVBG-STP |
| MOQ: | 100-300M |
| giá bán: | 0.1013-10.198USD/m |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 10000 km/tuần |
Phê duyệt: CCC & CE
Ruột dẫn: đồng trần, VDE 0295 class 5
Cách điện: PVC đặc biệt
Vỏ bọc: PVC đặc biệt
Mềm dẻo, chịu mài mòn, chịu lạnh
Phạm vi ứng dụng:
Là cáp điều khiển và tín hiệu cho thang máy cũng như các bộ phận chuyển động của máy móc, bán kính uốn của nó nhỏ hơn so với cáp tròn do các lõi hoặc bó cáp được che chắn được đóng gói chặt chẽ. Nó có thể được lắp đặt trong phòng khô và ẩm.
Tính chất:
Vỏ bọc bên ngoài có khả năng chống dầu và chất lỏng làm mát.
Tiêu chuẩn: GB5023.6, IEC60227-6, EN 50214

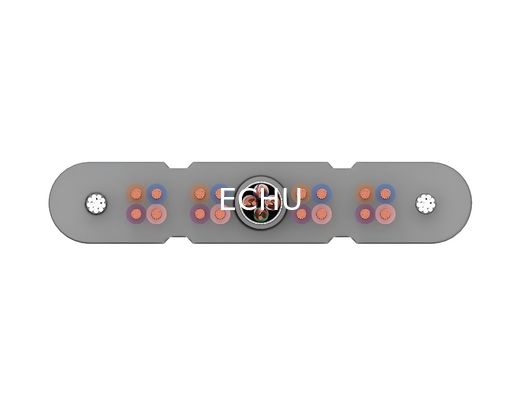

Cấu trúc:
Ruột dẫn: nhiều sợi dây đồng trần nhỏ,
Theo VDE0295 CLASS5
Cách điện: PVC đặc biệt
Màu sắc: vàng, trắng, cam với số đen với mã hóa kỹ thuật số màu trắng
Chịu lực: cáp thép
Vỏ bọc ngoài: PVC dẻo, chịu lạnh, chống cháy
Màu sắc: xám (RAL7001)
Thông số kỹ thuật:
Điện áp định mức: 300/500V
Điện áp thử nghiệm: 2500V
Bán kính uốn tối thiểu: 0,3m
Đã vượt qua bài kiểm tra IEC60332-1.1 993
Được sử dụng trong điều kiện bình thường. nhiệt độ của ruột dẫn thấp hơn 70°C
Phạm vi nhiệt độ: -15°C đến +70°C
TVVB (Song song) chiều dài treo tự do không được vượt quá 35 mét và tốc độ nâng 1,6m/s.
TVVB (xoắn) chiều dài treo tự do không được vượt quá 80 mét và tốc độ nâng không được vượt quá 4m/s.
| Loại | Kích thước | Rộng x dày (mm) |
| TVVB2G | 75-5+2X1.0 | 22.9±1.0×9.3±0.5 |
| TVVB2G | 75-5+2X0.75 | 22.9±1.0×9.3±0.5 |
| TVVB1G | 75-3+2X0.75 | 17.0±1.0×6.5±0.5 |
| TVVB2G | SYV75-5-2 | 13.3±1.0×7.1±0.5 |
| SYV2G | 75-5-2 | 8.1±0.5×3.7±0.2 |
| E | LÕI | ĐẶC TÍNH | Che chắn | Chiều rộng mm | Độ dày mm | Khối lượng (kg/km) |
| TVVBP | 24 | 0.75 | 2*2P*0.75(bện đồng trần) | 44.3±2.0 | 8.4±0.5 | 824 |
| TVVBP | 30 | 0.75 | 2*2P*0.75(bện đồng trần) | 53.1±2.0 | 7.8±0.5 | 925 |
| TVVBP | 36 | 0.75 | 2*2P*0.75(bện đồng trần) | 56.8±2.0 | 8.4±0.5 | 1042 |
| TVVBP | 40 | 0.75 | 2*2P*0.75(bện đồng trần) | 64.2±2.5 | 7.8±0.5 | 1087 |
| TVVBP | 42 | 0.75 | 2*2P*0.75(bện đồng trần) | 63.0±2.5 | 8.4±0.5 | 1140 |
| TVVBP | 48 | 0.75 | 2*2P*0.75(bện đồng trần) | 69.1±2.5 | 8.4±0.5 | 1238 |
| TVVBP | 54 | 0.75 | 2*2P*0.75(bện đồng trần) | 75.3±2.5 | 8.4±0.5 | 1336 |
| TVVBP | 60 | 0.75 | 2*2P*0.75(bện đồng trần) | 81.4±2.5 | 8.4±0.5 | 1434 |
| TVVBP | 66 | 0.75 | 2*2P*0.75(bện đồng trần) | 87.6±2.5 | 8.4±0.5 | 1533 |
| TVVBP(G) | 24 | 0.75 | 2*2P*0.75(bện đồng trần) | 53.3±2.0 | 7.8±0.5 | 963 |
| TVVBP(G) | 30 | 0.75 | 2*2P*0.75(bện đồng trần) | 61.3±2.5 | 8.4±0.5 | 1047 |
| TVVBP(G) | 36 | 0.75 | 2*2P*0.75(bện đồng trần) | 65.0±2.5 | 7.8±0.5 | 1171 |
| TVVBP(G) | 40 | 0.75 | 2*2P*0.75(bện đồng trần) | 72.4±2.5 | 8.4±0.5 | 1210 |
| TVVBP(G) | 42 | 0.75 | 2*2P*0.75(bện đồng trần) | 72.2±2.5 | 8.4±0.5 | 1301 |
| TVVBP(G) | 48 | 0.75 | 2*2P*0.75(bện đồng trần) | 78.3±2.5 | 8.4±0.5 | 1399 |
| TVVBP(G) | 54 | 0.75 | 2*2P*0.75(bện đồng trần) | 84.5±2.5 | 8.4±0.5 | 1497 |
| TVVBP(G) | 60 | 0.75 | 2*2P*0.75(bện đồng trần) | 90.6±2.5 | 8.4±0.5 | 1596 |
| TVVBP(G) | 66 | 0.75 | 2*2P*0.75(bện đồng trần) | 96.8±2.5 | 8.4±0.5 | 1694 |
