| Tên thương hiệu: | ECHU |
| Số mẫu: | UL1007 |
| MOQ: | 100-300M |
| giá bán: | USD0.016-USD0.356/m |
| Điều khoản thanh toán: | T/T, Western Union, L/C |
| Khả năng cung cấp: | 10000 km/tuần |

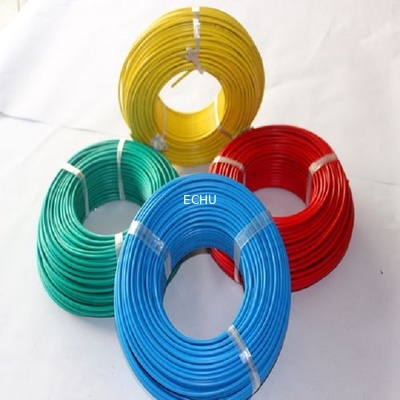

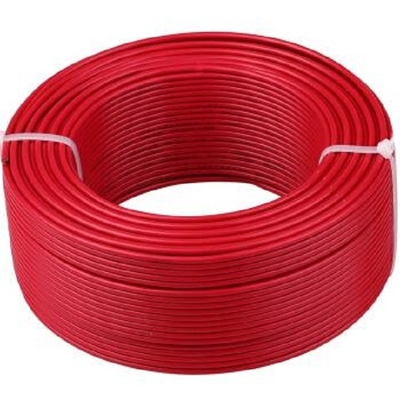

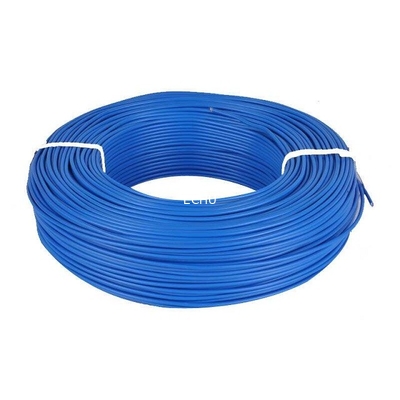

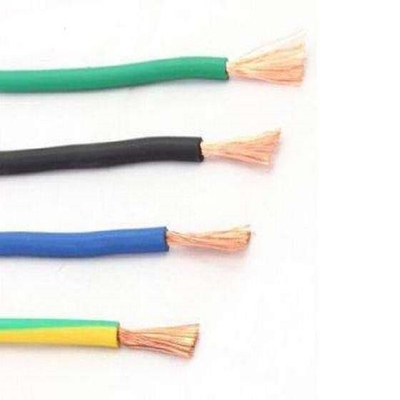

Cáp nối đất ROHS PVC UL1007 300V
Phê duyệt UL
Sự miêu tả:
Nhiệt độ liên quan: 80oC
Điện áp định mức: 300V
Tiêu chuẩn tham khảo:
Tiêu chuẩn UL 758 & UL1581/CSA C22.2 số 210.05

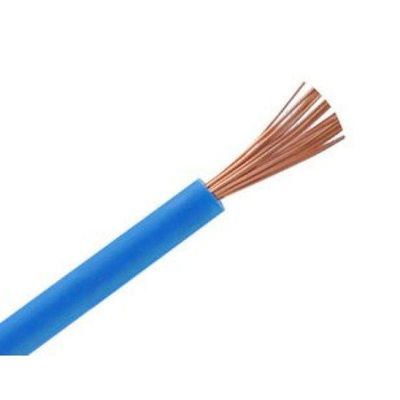

Dây dẫn bằng đồng đóng hộp hoặc trần, bện hoặc rắn
Cách điện: PVC
Độ dày cách nhiệt đồng đều để đảm bảo dễ dàng tước và cắt
Đã vượt qua bài kiểm tra ngọn lửa UL VW-1
Ứng dụng:
Đối với hệ thống dây điện bên trong của thiết bị điện và điện tử
Có thể được thay thế bằng UL3386
| Kiểu | Kích thướcAWG | dây dẫn | Trọng lượng KG/KM | Độ dày cách nhiệt mm | OD mm | ||||
| Xuống giới hạn | Lên giới hạn | ||||||||
| UL1007 | dây đồng trần | 26 | 7 | 0,16 | 3,55 | 0,40 | 1,28 | ～ | 1,48 |
| UL1007 | dây đồng trần | 24 | 11 | 0,16 | 4,58 | 0,40 | 1,41 | ～ | 1,61 |
| UL1007 | dây đồng trần | 22 | 17 | 0,16 | 6.03 | 0,40 | 1,56 | ～ | 1,76 |
| UL1007 | dây đồng trần | 20 | 26 | 0,16 | 8.09 | 0,40 | 1,74 | ～ | 1,94 |
| UL1007 | dây đồng trần | 18 | 41 | 0,16 | 11:38 | 0,40 | 1,98 | ～ | 2.18 |
| UL1007 | dây đồng trần | 16 | 26 | 0,254 | 17.18 | 0,40 | 2,36 | ～ | 2,56 |
| Kiểu | Kích thướcAWG | dây dẫn | Trọng lượng KG/KM | Độ dày cách nhiệt mm | OD mm | ||||
| Xuống giới hạn | Lên giới hạn | ||||||||
| UL1007 | dây đồng đóng hộp | 26 | 7 | 0,16 | 3,55 | 0,4 | 1,28 | ～ | 1,48 |
| UL1007 | dây đồng đóng hộp | 24 | 11 | 0,16 | 4,58 | 0,4 | 1,41 | ～ | 1,61 |
| UL1007 | dây đồng đóng hộp | 22 | 17 | 0,16 | 6.03 | 0,4 | 1,56 | ～ | 1,76 |
| UL1007 | dây đồng đóng hộp | 20 | 26 | 0,16 | 8.09 | 0,4 | 1,74 | ～ | 1,94 |
| UL1007 | dây đồng đóng hộp | 18 | 41 | 0,16 | 11:38 | 0,4 | 1,98 | ～ | 2.18 |
| UL1007 | dây đồng đóng hộp | 16 | 27 | 0,25 | 17.18 | 0,4 | 2,36 | ～ | 2,56 |
| Kiểu | Kích thước (AWG) | đồng trần | đồng đóng hộp | Độ dày cách nhiệt (mm) | Trọng lượng KG/KM | Cách nhiệt OD mm | Mặt cắt ngang (mm 2) | ||||
| dây dẫn | dây dẫn | Xuống | Hướng lên | ||||||||
| UL1015 | 26 | 7 | 0,16 | 7 | 0,16 | 0,76 | 7.1 | 2.0 | ~ | 2.2 | 0,14 |
| UL1015 | 24 | 11 | 0,16 | 11 | 0,16 | 0,76 | 8.3 | 2.1 | ~ | 2.3 | 0,22 |
| UL1015 | 22 | 17 | 0,16 | 17 | 0,16 | 0,76 | 10,0 | 2.3 | ~ | 2,5 | 0,34 |
| UL1015 | 20 | 26 | 0,16 | 26 | 0,16 | 0,76 | 12,4 | 2,5 | ~ | 2.7 | 0,52 |
| UL1015 | 18 | 41 | 0,16 | 41 | 0,16 | 0,76 | 16.2 | 2.7 | ~ | 2.9 | 0,82 |
| UL1015 | 17 | 51 | 0,16 | 51 | 0,16 | 0,76 | 19.0 | 2,8 | ~ | 3.0 | 1,03 |
| UL1015 | 16 | 26 | 0,254 | 27 | 0,25 | 0,76 | 22,6 | 3.0 | ~ | 3.2 | 1,32 |
| UL1015 | 15 | 33 | 0,254 | 34 | 0,25 | 0,76 | 25,9 | 3.2 | ~ | 3,4 | 1,67 |
| UL1015 | 14 | 41 | 0,254 | 43 | 0,25 | 0,76 | 31,5 | 3,4 | ~ | 3.6 | 2.0775 |
| UL1015 | 13 | 52 | 0,254 | 54 | 0,25 | 0,76 | 36,5 | 3.6 | ~ | 3,8 | 2,63 |
| UL1015 | 12 | 65 | 0,254 | 67 | 0,25 | 0,76 | 45,5 | 3,9 | ~ | 4.1 | 3,29 |
| UL1015 | 11 | 82 | 0,254 | 85 | 0,25 | 0,76 | 52,6 | 4.3 | ~ | 4,5 | 4.16 |
| UL1015 | 10 | 104 | 0,254 | 107 | 0,25 | 0,76 | 67,1 | 4,8 | ~ | 5.0 | 5,27 |
| UL1015 | 9 | 94 | 0,30 | 94 | 0,30 | 0,76 | 89,0 | 5.3 | ~ | 5,5 | 6,64 |
| UL1015 | 8 | 118 | 0,30 | 118 | 0,30 | 1,15 | 107,5 | 6,5 | ~ | 6,7 | 8,34 |
| UL1015 | 7 | 147 | 0,30 | 147 | 0,30 | 1,15 | 140,3 | 7,0 | ~ | 7.2 | 10:39 |
| UL1015 | 6 | 189 | 0,30 | 189 | 0,30 | 1,52 | 172,6 | 8,4 | ~ | 8,6 | 13:36 |
| UL1015 | 5 | 238 | 0,30 | 238 | 0,30 | 1,52 | 207,6 | 9.1 | ~ | 9,3 | 16,82 |
| UL1015 | 4 | 299 | 0,30 | 299 | 0,30 | 1,52 | 267,9 | 9,8 | ~ | 10,0 | 21.14 |
| UL1015 | 3 | 378 | 0,30 | 378 | 0,30 | 1,52 | 325,6 | 10.7 | ~ | 11.1 | 26,72 |
| UL1015 | 2 | 475 | 0,30 | 475 | 0,30 | 1,52 | 382,5 | 11.7 | ~ | 12.1 | 33,58 |
| UL1015 | 1 | 600 | 0,30 | 600 | 0,30 | 2.03 | 495,9 | 13,8 | ~ | 14.2 | 42,41 |
| UL1015 | 1/0 | 251 | 0,52 | 272 | 0,50 | 2.03 | 615.3 | 14,5 | ~ | 14.9 | 53,31 |
| UL1015 | 2/0 | 317 | 0,52 | 343 | 0,50 | 2.03 | 750,0 | 15,8 | ~ | 16,4 | 67,32 |
| UL1015 | 3/0 | 400 | 0,52 | 433 | 0,50 | 2.03 | 923.0 | 17.2 | ~ | 17,8 | 84,95 |
| UL1015 | 4/0 | 505 | 0,52 | 546 | 0,50 | 2.03 | 1134.3 | 18,9 | ~ | 19,5 | 107,25 |
| UL1015 | 250 | 598 | 0,52 | 647 | 0,50 | 2,41 | 1366,5 | 20.9 | ~ | 21.9 | 127,00 |
| UL1015 | 300 | 716 | 0,52 | 774 | 0,50 | 2,41 | 1609.3 | 22,5 | ~ | 23,5 | 152,06 |
| UL1015 | 350 | 833 | 0,52 | 901 | 0,50 | 2,41 | 1852,7 | 23,9 | ~ | 24,9 | 176,91 |
| UL1015 | 400 | 955 | 0,52 | 1033 | 0,50 | 2,41 | 2104.3 | 25,3 | ~ | 26,3 | 202,82 |
| UL1015 | 450 | 1073 | 0,52 | 1161 | 0,50 | 2,41 | 2344,7 | 26,5 | ~ | 27,5 | 227,88 |
| UL1015 | 500 | 1191 | 0,52 | 1288 | 0,50 | 2,41 | 2584.8 | 27,7 | ~ | 28,7 | 252,94 |
| UL1015 | 550 | 1313 | 0,52 | 1420 | 0,50 | 2,79 | 2898,6 | 29,6 | ~ | 30,6 | 278,84 |
