| Tên thương hiệu: | ECHU |
| Số mẫu: | TVVB, H05VVH6-F, TVVBG, TVVBP, TVVBPG |
| MOQ: | 100-300 mét |
| giá bán: | 0.103-10.1596USD/m |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 10000 km/tuần |

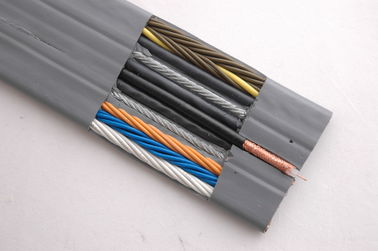

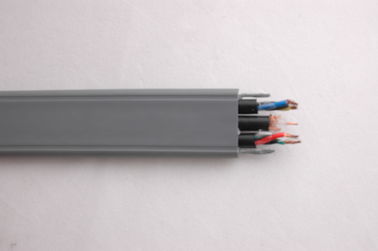

Cáp di chuyển phẳng, Cáp thang máy phẳng (TVVB, H05VVH6-F, TVVBG, TVVBP, TVVBPG)
Cáp di chuyển phẳng
Cáp thang máy phẳng
H05VVH6-F
H07VVH6-F
Ứng dụng cáp di chuyển phẳng:
Là cáp điều khiển và tín hiệu cho thang máy cũng như các bộ phận máy di chuyển, bán kính uốn của nó nhỏ hơn so với cáp tròn do các lõi hoặc bó được che chắn được đóng gói chặt chẽ. Nó có thể được lắp đặt trong phòng khô và ẩm.
Đặc tính của cáp di chuyển phẳng:
Vỏ ngoài có khả năng chống dầu và chất lỏng làm mát.
Tiêu chuẩn: GB5023.6, IEC60227-6, EN 50214
Cấu trúc:
Dây dẫn: Các sợi nhỏ của dây đồng trần,
Theo VDE0295 CLASS5
Cách điện: PVC đặc biệt
Màu sắc: Vàng, trắng, cam với số đen với mã hóa kỹ thuật số trắng

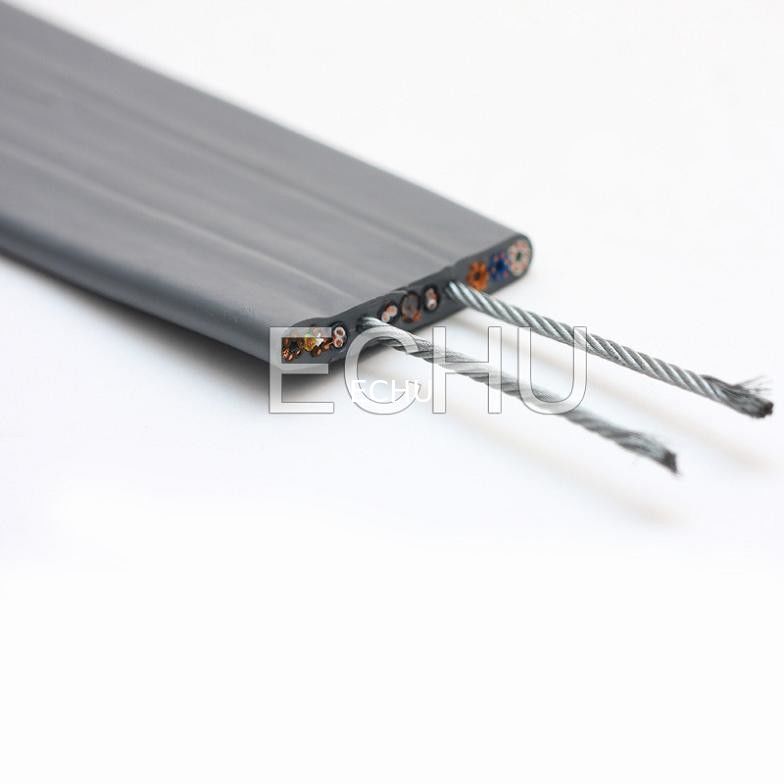

Vòng bi: Dây cáp thép
Vỏ ngoài: PVC linh hoạt, chịu lạnh, chống cháy
Màu sắc: Xám (RAL7001)
Dữ liệu kỹ thuật:
Điện áp định mức: 300/500V
Điện áp thử nghiệm: 2500V
Bán kính uốn tối thiểu: 0,3m
Kiểm tra đốt cháy theo chiều dọc: GB/T18380.1-2001
Đã vượt qua bài kiểm tra IEC60332-1.1 993
Được sử dụng trong điều kiện bình thường. Nhiệt độ của dây dẫn thấp hơn 70ºC
Phạm vi nhiệt độ:
-15ºC đến 70ºC
Chiều dài treo tự do TVVB (Song song) không được vượt quá 35 mét và tốc độ nâng 1,6m/s.
Chiều dài treo tự do TVVB (xoắn) không được vượt quá 80 mét và tốc độ nâng không được vượt quá 4m/s.
| Tên sản phẩm | Thông số kỹ thuật | Chiều rộng (mm) | Độ dày (mm) | Khối lượng (kg/km) | Cấu trúc |
| H05VVH6-F | 2C0.5mm2 | 7.3± 1.0 | 4.1± 0.5 | 55 | Đường thẳng |
| H05VVH6-F | 3C0.5mm2 | 9.3± 1.0 | 4.1± 0.5 | 71 | Đường thẳng |
| H05VVH6-F | 4C0.5mm2 | 12.3± 1.0 | 4.1± 0.5 | 93 | Đường thẳng |
| H05VVH6-F | 5C0.5mm2 | 15.2± 1.0 | 4.1± 0.5 | 114 | Đường thẳng |
| H05VVH6-F | 6C0.5mm2 | 17.2± 1.0 | 4.1± 0.5 | 130 | Đường thẳng |
| H05VVH6-F | 7C0.5mm2 | 19.2± 1.0 | 4.1± 0.5 | 146 | Đường thẳng |
| H05VVH6-F | 8C0.5mm2 | 21.2± 1.5 | 4.1± 0.5 | 162 | Đường thẳng |
| H05VVH6-F | 9C0.5mm2 | 23.2± 1.5 | 4.1± 0.5 | 178 | Đường thẳng |
| H05VVH6-F | 10C0.5mm2 | 25.2± 1.5 | 4.1± 0.5 | 194 | Đường thẳng |
| H05VVH6-F | 11C0.5mm2 | 27.2± 1.5 | 4.1± 0.5 | 210 | Đường thẳng |
| H05VVH6-F | 12C0.5mm2 | 29.2± 1.5 | 4.1± 0.5 | 226 | Đường thẳng |
| H05VVH6-F | 13C0.5mm2 | 31.2± 2.0 | 4.1± 0.5 | 242 | Đường thẳng |
| H05VVH6-F | 14C0.5mm2 | 34.2± 2.0 | 4.1± 0.5 | 263 | Đường thẳng |
| H05VVH6-F | 15C0.5mm2 | 36.2± 2.0 | 4.1± 0.5 | 279 | Đường thẳng |
| H05VVH6-F | 16C0.5mm2 | 38.2± 2.0 | 4.1± 0.5 | 295 | Đường thẳng |
| H05VVH6-F | 17C0.5mm2 | 40.2± 2.0 | 4.1± 0.5 | 311 | Đường thẳng |
| H05VVH6-F | 18C0.5mm2 | 43.1± 2.0 | 4.1± 0.5 | 332 | Đường thẳng |
| H05VVH6-F | 19C0.5mm2 | 45.1± 2.0 | 4.1± 0.5 | 348 | Đường thẳng |
| H05VVH6-F | 20C0.5mm2 | 47.1± 2.0 | 4.1± 0.5 | 364 | Đường thẳng |
| H05VVH6-F | 21C0.5mm2 | 49.1± 2.0 | 4.1± 0.5 | 380 | Đường thẳng |
| H05VVH6-F | 22C0.5mm2 | 51.1± 2.0 | 4.1± 0.5 | 396 | Đường thẳng |
| H05VVH6-F | 23C0.5mm2 | 53.1± 2.0 | 4.1± 0.5 | 412 | Đường thẳng |
| H05VVH6-F | 24C0.5mm2 | 56.1± 2.0 | 4.1± 0.5 | 434 | Đường thẳng |
| H05VVH6-F | 24C0.5mm2 | 31.3± 2.0 | 8.4± 0.5 | 428 | Lõi bó |
| H05VVH6-F | 30C0.5mm2 | 39.9± 2.0 | 7.8± 0.5 | 530 | Lõi bó |
| H05VVH6-F | 36C0.5mm2 | 43.5± 2.0 | 8.4± 0.5 | 628 | Lõi bó |
| H05VVH6-F | 40C0.5mm2 | 50.7± 2.0 | 7.8± 0.5 | 677 | Lõi bó |
| H05VVH6-F | 42C0.5mm2 | 49.5± 2.5 | 8.4± 0.5 | 717 | Lõi bó |
| H05VVH6-F | 48C0.5mm2 | 55.5± 2.5 | 8.4± 0.5 | 806 | Lõi bó |
| H05VVH6-F | 54C0.5mm2 | 61.5± 2.5 | 8.4± 0.5 | 895 | Lõi bó |
| H05VVH6-F | 60C0.5mm2 | 67.5± 2.5 | 8.4± 0.5 | 984 | Lõi bó |
| H05VVH6-F | 66C0.5mm2 | 73.5± 2.5 | 8.4± 0.5 | 1074 | Lõi bó |
| H05VVH6-F | 2C0.75mm2 | 8.0± 1.0 | 4.2± 0.5 | 68 | Đường thẳng |
| H05VVH6-F | 3C0.75mm2 | 10.4± 1.0 | 4.2± 0.5 | 90 | Đường thẳng |
| H05VVH6-F | 4C0.75mm2 | 13.7± 1.0 | 4.2± 0.5 | 118 | Đường thẳng |
| H05VVH6-F | 5C0.75mm2 | 17.1± 1.0 | 4.2± 0.5 | 145 | Đường thẳng |
| H05VVH6-F | 6C0.75mm2 | 19.4± 1.0 | 4.2± 0.5 | 167 | Đường thẳng |
| H05VVH6-F | 7C0.75mm2 | 21.8± 1.5 | 4.2± 0.5 | 188 | Đường thẳng |
| H05VVH6-F | 8C0.75mm2 | 24.1± 1.5 | 4.2± 0.5 | 210 | Đường thẳng |
| H05VVH6-F | 9C0.75mm2 | 26.5± 1.5 | 4.2± 0.5 | 231 | Đường thẳng |
| H05VVH6-F | 10C0.75mm2 | 28.8± 1.5 | 4.2± 0.5 | 253 | Đường thẳng |
| H05VVH6-F | 11C0.75mm2 | 31.2± 2.0 | 4.2± 0.5 | 274 | Đường thẳng |
| H05VVH6-F | 12C0.75mm2 | 33.5± 2.0 | 4.2± 0.5 | 277 | Đường thẳng |
| H05VVH6-F | 13C0.75mm2 | 35.9± 2.0 | 4.2± 0.5 | 298 | Đường thẳng |
| H05VVH6-F | 14C0.75mm2 | 39.2± 2.0 | 4.2± 0.5 | 323 | Đường thẳng |
| H05VVH6-F | 15C0.75mm2 | 41.6± 2.0 | 4.2± 0.5 | 344 | Đường thẳng |
| H05VVH6-F | 16C0.75mm2 | 43.9± 2.0 | 4.2± 0.5 | 364 | Đường thẳng |
| H05VVH6-F | 17C0.75mm2 | 46.3± 2.0 | 4.2± 0.5 | 384 | Đường thẳng |
| H05VVH6-F | 18C0.75mm2 | 49.6± 2.0 | 4.2± 0.5 | 410 | Đường thẳng |
| H05VVH6-F | 19C0.75mm2 | 52.0± 2.0 | 4.2± 0.5 | 430 | Đường thẳng |
| H05VVH6-F | 20C0.75mm2 | 54.3± 2.0 | 4.2± 0.5 | 450 | Đường thẳng |
| H05VVH6-F | 21C0.75mm2 | 56.7± 2.0 | 4.2± 0.5 | 470 | Đường thẳng |
| H05VVH6-F | 22C0.75mm2 | 59.0± 2.0 | 4.2± 0.5 | 491 | Đường thẳng |
| H05VVH6-F | 23C0.75mm2 | 61.4± 2.5 | 4.2± 0.5 | 511 | Đường thẳng |
| H05VVH6-F | 24C0.75mm2 | 64.7± 2.5 | 4.2± 0.5 | 537 | Đường thẳng |
| H05VVH6-F | 24C0.75mm2 | 31.3± 2.0 | 8.4± 0.5 | 470 | Lõi bó |
| H05VVH6-F | 30C0.75mm2 | 39.9± 2.0 | 7.8± 0.5 | 582 | Lõi bó |
| H05VVH6-F | 36C0.75mm2 | 43.5± 2.0 | 8.4± 0.5 | 691 | Lõi bó |
| H05VVH6-F | 40C0.75mm2 | 50.7± 2.0 | 7.8± 0.5 | 748 | Lõi bó |
| H05VVH6-F | 42C0.75mm2 | 49.5± 2.0 | 8.4± 0.5 | 791 | Lõi bó |
| H05VVH6-F | 48C0.75mm2 | 55.5± 2.0 | 8.4± 0.5 | 891 | Lõi bó |
| H05VVH6-F | 54C0.75mm2 | 61.5± 2.5 | 8.4± 0.5 | 990 | Lõi bó |
| H05VVH6-F | 60C0.75mm2 | 67.5± 2.5 | 8.4± 0.5 | 1090 | Lõi bó |
| H05VVH6-F | 66C0.75mm2 | 73.5± 2.5 | 8.4± 0.5 | 1190 | Lõi bó |
