| Tên thương hiệu: | ECHU |
| Số mẫu: | TVVB, H05VVH6-F |
| MOQ: | 100-300 mét |
| giá bán: | 0.103-10.268USD/m |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 10000 km/tuần |

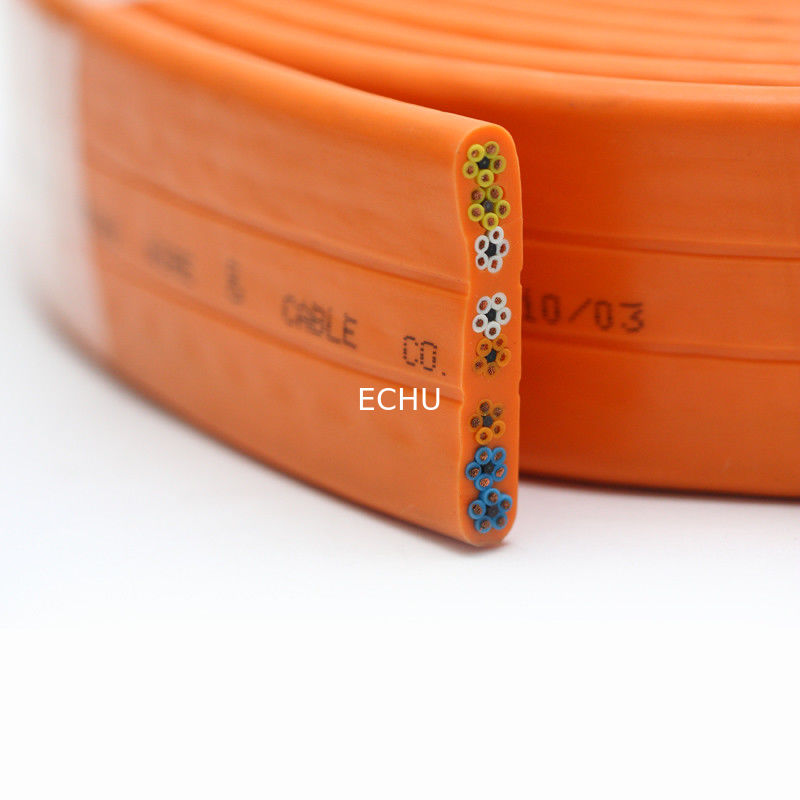

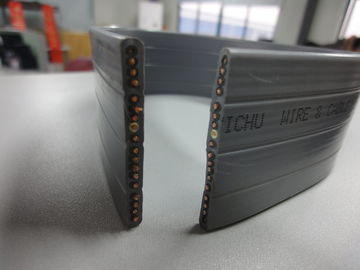

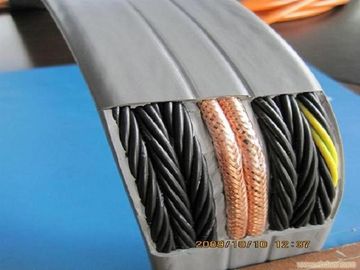

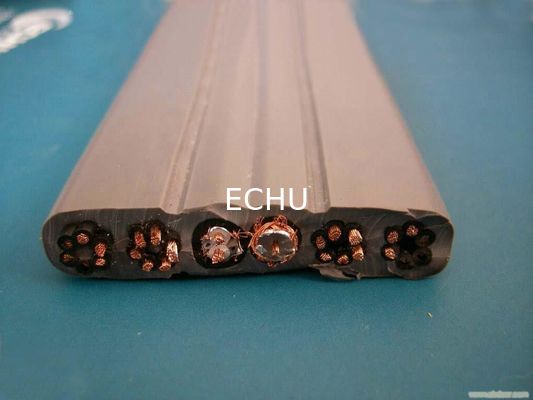

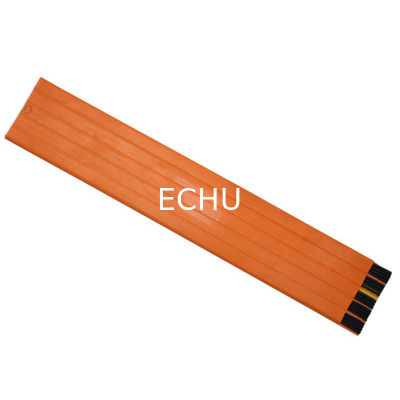

Cáp di chuyển dạng dẹt, Cáp thang máy dạng dẹt (TVVB, H05VVH6-F, H07VVH6-F)
Cáp di chuyển dạng dẹt
Cáp thang máy dạng dẹt
H05VVH6-F
H07VVH6-F
Ứng dụng cáp di chuyển dạng dẹt:
Là cáp điều khiển và tín hiệu cho thang máy cũng như các bộ phận máy chuyển động, bán kính uốn cong của nó nhỏ hơn so với cáp tròn do các lõi hoặc bó được che chắn được đóng gói chặt chẽ. Nó có thể được lắp đặt trong các phòng khô và ẩm.
Đặc tính cáp di chuyển dạng dẹt:
Vỏ ngoài có khả năng chống dầu và chất lỏng làm mát rộng rãi.
Tiêu chuẩn: GB5023.6, IEC60227-6, EN 50214
Cấu trúc:
Dây dẫn: Sợi đồng trần mịn,
Theo VDE0295 CLASS5
Cách điện: PVC đặc biệt
Màu sắc: Vàng, trắng, cam với số màu đen với mã hóa kỹ thuật số màu trắng
Chịu lực: Cáp thép
Vỏ ngoài: PVC linh hoạt, chống lạnh, chống cháy
Màu sắc: Xám (RAL7001)
Dữ liệu kỹ thuật:
Điện áp định mức: 300/500V
Điện áp kiểm tra: 2500V
Bán kính uốn cong tối thiểu: 0,3m
Kiểm tra đốt cháy theo chiều dọc: GB/T18380.1-2001
Đạt kiểm tra IEC60332-1.1 993
Sử dụng trong điều kiện bình thường. Nhiệt độ của dây dẫn thấp hơn 70°C
Phạm vi nhiệt độ:
-15°C đến 70°C
TVVB (Song song) chiều dài treo tự do không được vượt quá 35 mét, và tốc độ nâng 1,6m/s.
TVVB (xoắn trong) chiều dài treo tự do không được vượt quá 80 mét, và tốc độ nâng không được vượt quá 4m/s.
| Tên sản phẩm | Thông số kỹ thuật | Chiều rộng (mm) | Độ dày (mm) | Trọng lượng (kg/km) | Cấu trúc |
| H05VVH6-F | 2C0.5mm2 | 7.3± 1.0 | 4.1± 0.5 | 55 | Đường thẳng |
| H05VVH6-F | 3C0.5mm2 | 9.3± 1.0 | 4.1± 0.5 | 71 | Đường thẳng |
| H05VVH6-F | 4C0.5mm2 | 12.3± 1.0 | 4.1± 0.5 | 93 | Đường thẳng |
| H05VVH6-F | 5C0.5mm2 | 15.2± 1.0 | 4.1± 0.5 | 114 | Đường thẳng |
| H05VVH6-F | 6C0.5mm2 | 17.2± 1.0 | 4.1± 0.5 | 130 | Đường thẳng |
| H05VVH6-F | 7C0.5mm2 | 19.2± 1.0 | 4.1± 0.5 | 146 | Đường thẳng |
| H05VVH6-F | 8C0.5mm2 | 21.2± 1.5 | 4.1± 0.5 | 162 | Đường thẳng |
| H05VVH6-F | 9C0.5mm2 | 23.2± 1.5 | 4.1± 0.5 | 178 | Đường thẳng |
| H05VVH6-F | 10C0.5mm2 | 25.2± 1.5 | 4.1± 0.5 | 194 | Đường thẳng |
| H05VVH6-F | 11C0.5mm2 | 27.2± 1.5 | 4.1± 0.5 | 210 | Đường thẳng |
| H05VVH6-F | 12C0.5mm2 | 29.2± 1.5 | 4.1± 0.5 | 226 | Đường thẳng |
| H05VVH6-F | 13C0.5mm2 | 31.2± 2.0 | 4.1± 0.5 | 242 | Đường thẳng |
| H05VVH6-F | 14C0.5mm2 | 34.2± 2.0 | 4.1± 0.5 | 263 | Đường thẳng |
| H05VVH6-F | 15C0.5mm2 | 36.2± 2.0 | 4.1± 0.5 | 279 | Đường thẳng |
| H05VVH6-F | 16C0.5mm2 | 38.2± 2.0 | 4.1± 0.5 | 295 | Đường thẳng |
| H05VVH6-F | 17C0.5mm2 | 40.2± 2.0 | 4.1± 0.5 | 311 | Đường thẳng |
| H05VVH6-F | 18C0.5mm2 | 43.1± 2.0 | 4.1± 0.5 | 332 | Đường thẳng |
| H05VVH6-F | 19C0.5mm2 | 45.1± 2.0 | 4.1± 0.5 | 348 | Đường thẳng |
| H05VVH6-F | 20C0.5mm2 | 47.1± 2.0 | 4.1± 0.5 | 364 | Đường thẳng |
| H05VVH6-F | 21C0.5mm2 | 49.1± 2.0 | 4.1± 0.5 | 380 | Đường thẳng |
| H05VVH6-F | 22C0.5mm2 | 51.1± 2.0 | 4.1± 0.5 | 396 | Đường thẳng |
| H05VVH6-F | 23C0.5mm2 | 53.1± 2.0 | 4.1± 0.5 | 412 | Đường thẳng |
| H05VVH6-F | 24C0.5mm2 | 56.1± 2.0 | 4.1± 0.5 | 434 | Đường thẳng |
| H05VVH6-F | 24C0.5mm2 | 31.3± 2.0 | 8.4± 0.5 | 428 | Bó lõi |
| H05VVH6-F | 30C0.5mm2 | 39.9± 2.0 | 7.8± 0.5 | 530 | Bó lõi |
| H05VVH6-F | 36C0.5mm2 | 43.5± 2.0 | 8.4± 0.5 | 628 | Bó lõi |
| H05VVH6-F | 40C0.5mm2 | 50.7± 2.0 | 7.8± 0.5 | 677 | Bó lõi |
| H05VVH6-F | 42C0.5mm2 | 49.5± 2.5 | 8.4± 0.5 | 717 | Bó lõi |
| H05VVH6-F | 48C0.5mm2 | 55.5± 2.5 | 8.4± 0.5 | 806 | Bó lõi |
| H05VVH6-F | 54C0.5mm2 | 61.5± 2.5 | 8.4± 0.5 | 895 | Bó lõi |
| H05VVH6-F | 60C0.5mm2 | 67.5± 2.5 | 8.4± 0.5 | 984 | Bó lõi |
| H05VVH6-F | 66C0.5mm2 | 73.5± 2.5 | 8.4± 0.5 | 1074 | Bó lõi |
| H05VVH6-F | 2C0.75mm2 | 8.0± 1.0 | 4.2± 0.5 | 68 | Đường thẳng |
| H05VVH6-F | 3C0.75mm2 | 10.4± 1.0 | 4.2± 0.5 | 90 | Đường thẳng |
| H05VVH6-F | 4C0.75mm2 | 13.7± 1.0 | 4.2± 0.5 | 118 | Đường thẳng |
| H05VVH6-F | 5C0.75mm2 | 17.1± 1.0 | 4.2± 0.5 | 145 | Đường thẳng |
| H05VVH6-F | 6C0.75mm2 | 19.4± 1.0 | 4.2± 0.5 | 167 | Đường thẳng |
| H05VVH6-F | 7C0.75mm2 | 21.8± 1.5 | 4.2± 0.5 | 188 | Đường thẳng |
| H05VVH6-F | 8C0.75mm2 | 24.1± 1.5 | 4.2± 0.5 | 210 | Đường thẳng |
| H05VVH6-F | 9C0.75mm2 | 26.5± 1.5 | 4.2± 0.5 | 231 | Đường thẳng |
| H05VVH6-F | 10C0.75mm2 | 28.8± 1.5 | 4.2± 0.5 | 253 | Đường thẳng |
| H05VVH6-F | 11C0.75mm2 | 31.2± 2.0 | 4.2± 0.5 | 274 | Đường thẳng |
| H05VVH6-F | 12C0.75mm2 | 33.5± 2.0 | 4.2± 0.5 | 277 | Đường thẳng |
| H05VVH6-F | 13C0.75mm2 | 35.9± 2.0 | 4.2± 0.5 | 298 | Đường thẳng |
| H05VVH6-F | 14C0.75mm2 | 39.2± 2.0 | 4.2± 0.5 | 323 | Đường thẳng |
| H05VVH6-F | 15C0.75mm2 | 41.6± 2.0 | 4.2± 0.5 | 344 | Đường thẳng |
| H05VVH6-F | 16C0.75mm2 | 43.9± 2.0 | 4.2± 0.5 | 364 | Đường thẳng |
| H05VVH6-F | 17C0.75mm2 | 46.3± 2.0 | 4.2± 0.5 | 384 | Đường thẳng |
| H05VVH6-F | 18C0.75mm2 | 49.6± 2.0 | 4.2± 0.5 | 410 | Đường thẳng |
| H05VVH6-F | 19C0.75mm2 | 52.0± 2.0 | 4.2± 0.5 | 430 | Đường thẳng |
| H05VVH6-F | 20C0.75mm2 | 54.3± 2.0 | 4.2± 0.5 | 450 | Đường thẳng |
| H05VVH6-F | 21C0.75mm2 | 56.7± 2.0 | 4.2± 0.5 | 470 | Đường thẳng |
| H05VVH6-F | 22C0.75mm2 | 59.0± 2.0 | 4.2± 0.5 | 491 | Đường thẳng |
| H05VVH6-F | 23C0.75mm2 | 61.4± 2.5 | 4.2± 0.5 | 511 | Đường thẳng |
| H05VVH6-F | 24C0.75mm2 | 64.7± 2.5 | 4.2± 0.5 | 537 | Đường thẳng |
| H05VVH6-F | 24C0.75mm2 | 31.3± 2.0 | 8.4± 0.5 | 470 | Bó lõi |
| H05VVH6-F | 30C0.75mm2 | 39.9± 2.0 | 7.8± 0.5 | 582 | Bó lõi |
| H05VVH6-F | 36C0.75mm2 | 43.5± 2.0 | 8.4± 0.5 | 691 | Bó lõi |
| H05VVH6-F | 40C0.75mm2 | 50.7± 2.0 | 7.8± 0.5 | 748 | Bó lõi |
| H05VVH6-F | 42C0.75mm2 | 49.5± 2.0 | 8.4± 0.5 | 791 | Bó lõi |
| H05VVH6-F | 48C0.75mm2 | 55.5± 2.0 | 8.4± 0.5 | 891 | Bó lõi |
| H05VVH6-F | 54C0.75mm2 | 61.5± 2.5 | 8.4± 0.5 | 990 | Bó lõi |
| H05VVH6-F | 60C0.75mm2 | 67.5± 2.5 | 8.4± 0.5 | 1090 | Bó lõi |
| H05VVH6-F | 66C0.75mm2 | 73.5± 2.5 | 8.4± 0.5 | 1190 | Bó lõi |
